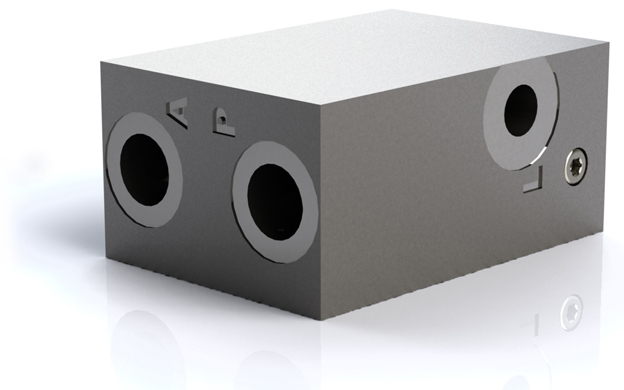

Стопорний клапан поворотної осі

Опис

Отвір A з’єднаний з гідроциліндром поворотної осі. Поки у отворі Р немає тиску, гідроциліндр поворотної осі блокується без витоку масла. Як тільки тиск перевищує 12+/-2 бар, гідроциліндр поворотної осі відкривається. Тиск відкриття визначається еластичністю і нерівним співвідношенням площі повзунка замка.

Застосування

Типовим застосуванням є блокування гідроциліндрів поворотної осі екскаватора, які відкриті під час руху та заблоковані під час повороту. Важливо, щоб під час використання техніки (під час повороту) ці гідроциліндри були заблоковані. Якщо поворотна вісь заблокована, то забезпечується стійкість екскаватора, якщо не заблокована, то екскаватор може перекинутися, тобто стійкість відсутня. Властивості – підходить для блокування поворотної осі екскаваторів і колісних навантажувачів.
